Как сделать умный дом с розетками и выключателями Voltum

В статье вы найдете инструкцию по выбору компонентов, подключению и настройке выключателей и розеток Voltum в систему «Дом с Алисой».

1. Принцип работы схемы с самовозвратным выключателем

Обычный выключатель фиксируется в двух положениях: «включено» и «выключено». В умном доме это создает проблему: если выключить свет физической клавишей, цепь разрывается, и вы не сможете управлять светом через приложение или голосом. Кроме того, возникает путаница: свет выключен, а выключатель остается в положении «включено».

Чтобы этого избежать, мы используем самовозвратный выключатель Voltum S70 кнопочного типа.

• Как работает кнопка: при нажатии выключатель срабатывает как дверной звонок — он посылает сигнал реле и сразу же возвращается в исходное положение благодаря пружине.
• Реакция умного реле: реле получает короткий сигнал и переключает свет: если он горел — выключает, если был выключен — включает.
• Никакой путаницы: клавиша всегда остается в одном и том же положении. Благодаря этому свет можно включать и выключать как угодно: голосом, сценариями или вручную.
• Независимость: выключатель будет работать даже без интернета или Wi-Fi, так как он напрямую связан с реле.

2. Что нам понадобится?

• Выключатель — механизм Voltum S70. Выберите одноклавишный или двухклавишный самовозвратный механизм в зависимости от количества групп света.
• Рамка и накладки Voltum. Подберите их по количеству постов в группе: выключатели, розетки и другие механизмы. Так интерьер сохранит единый стиль.
• Умное встраиваемое реле. Обязательно с поддержкой импульсного режима — momentary. Выбирайте модель по количеству каналов — 1 или 2 — и наличию нейтрали N в вашей проводке. Пример: Яндекс YNDX-00537 / YNDX-00538 .
• Монтажная коробка — подрозетник. Используйте только глубокие модели, минимум 68 × 60 мм. В стандартные коробки 40–45 мм реле вместе с выключателем обычно не помещается.
• Шлюз управления — хаб. Подойдет Яндекс Станция с поддержкой Zigbee, например Станция 2, Станция Макс, отдельный хаб Яндекса или совместимый координатор.

3. Выбор умного модуля: сравнительный анализ реле

Самовозвратные механизмы Voltum универсальны и совместимы с большинством компактных микромодулей. Выбор реле зависит от используемого беспроводного протокола и условий электропроводки.

Подключение реле с нейтральным проводником всегда предпочтительнее. При схеме без нейтрали реле питается микротоками, проходящими через нагрузку — лампу. Минимальная мощность светильника в таком режиме должна составлять не менее 3 Вт, иначе светодиодные лампы могут мерцать, вспыхивать в выключенном состоянии или издавать высокочастотный писк.

4. Пошаговое руководство по монтажу в подрозетник

Внимание! Все электромонтажные работы должны выполняться квалифицированным специалистом при полностью обесточенной линии — с отключенным автоматическим выключателем в распределительном щите. Перед началом работ проверьте отсутствие напряжения индикатором или тестером.

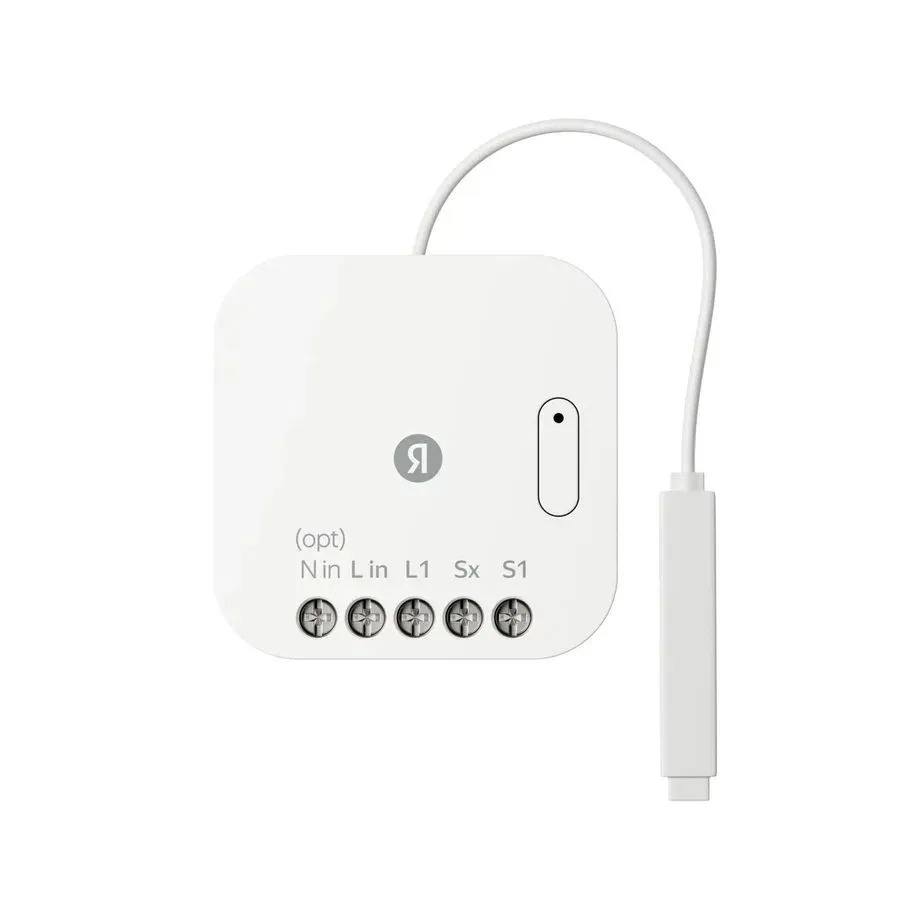

Этап 1. Коммутация проводов на примере реле Яндекс YNDX-00537

1. Питающая фаза: подключите приходящий фазный провод — обычно коричневый или белый — к клемме L in реле.
2. Нейтраль: при наличии нулевого проводника — синего — заведите его в клемму N in.
3. Линия освещения: провод, уходящий к светильнику, подключите к клемме L1. У двухканального реле вторая группа подключается к L2.
4. Управление с выключателя: подключите два сигнальных проводника от клемм Sx и S1 реле к контактной группе механизма Voltum S70. Полярность импульсного механизма не имеет значения. У двухканального модуля вторая клавиша коммутируется между Sx и S2.

Этап 2. Проверка работоспособности до закрытия коробки

Подайте напряжение на щитке. Нажмите на клавишу выключателя Voltum S70: реле должно издать характерный щелчок, а освещение — включиться. Повторное нажатие должно погасить свет. Только после подтверждения исправности цепи снова обесточьте группу для финальной укладки.

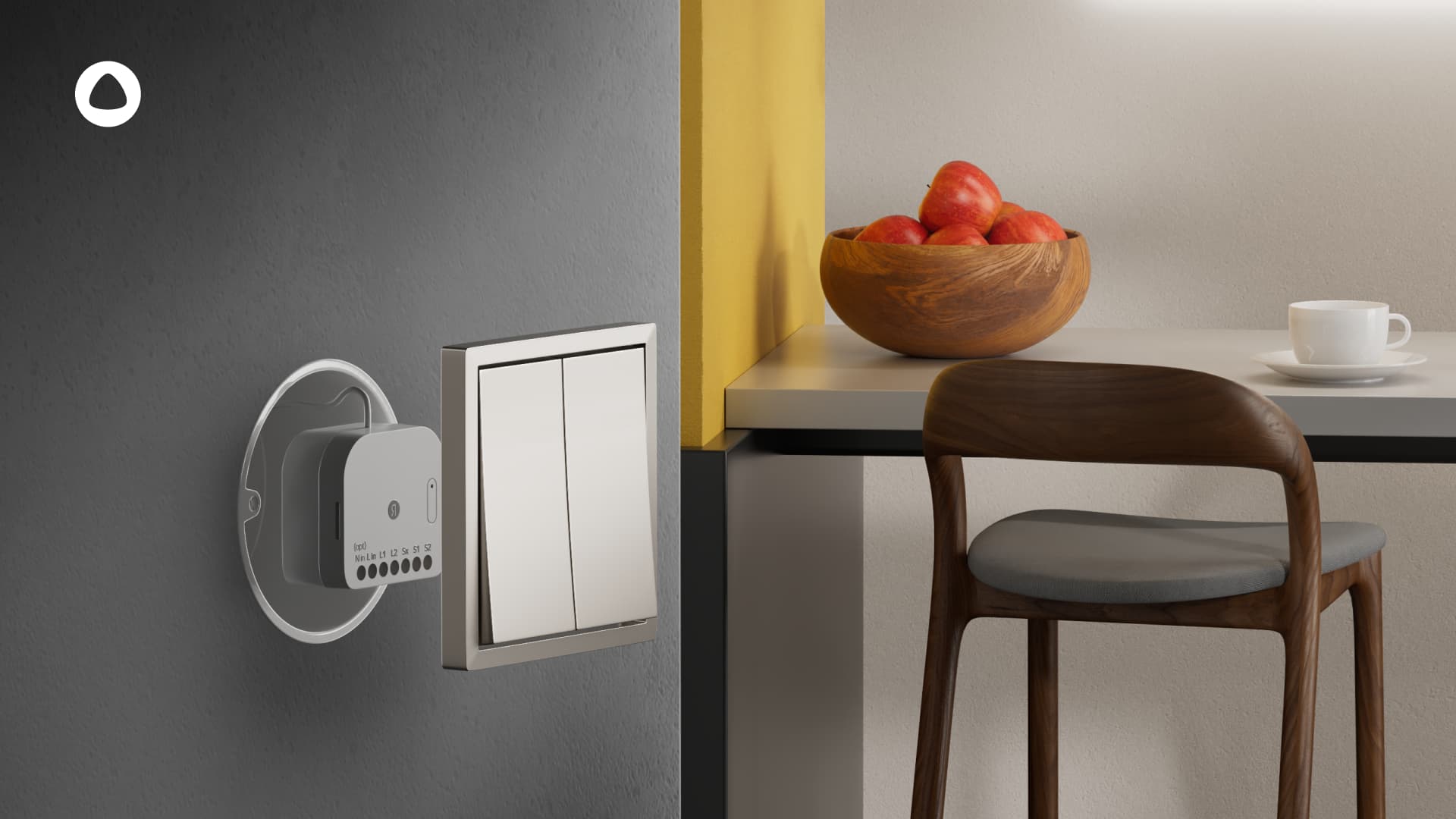

Этап 3. Физическое размещение в подрозетнике

1. Заведите реле на дно или к боковой стенке углубленного подрозетника 68 × 60 мм.
2. Уложите кабели плавными изгибами. Избегайте изломов жесткой моножилы ВВГнг, чтобы не создавать механического напряжения на винтовых клеммах реле.
3. Установите суппорт выключателя Voltum S70 и зафиксируйте его крепежными винтами подрозетника по уровню.
4. Установите декоративную рамку Voltum и защелкните лицевую клавишу.

Если места недостаточно, категорически запрещено с силой вдавливать модуль. В стесненных условиях реле выносят в распределительную коробку, стакан потолочного светильника, полость за натяжным потолком или монтируют модульное реле на DIN-рейку в электрощите.

5. Подключение и конфигурирование в «Доме с Алисой»

После монтажа нужно добавить реле в приложение «Дом с Алисой».

1. В приложении нажмите «+» → «Устройство умного дома».
2. Выберите категорию «Реле» и модель «Яндекс». Убедитесь, что хаб находится поблизости.
3. Включите режим сопряжения на реле. Обычно нужно нажать сервисную кнопку или 5 раз быстро щелкнуть выключателем.
4. Когда реле найдется, задайте ему имя и комнату.
5. Важно: зайдите в настройки устройства и в пункте «Тип выключателя» выберите «Самовозвратный». Это нужно, чтобы реле правильно понимало ваши нажатия.

Режим «Беспроводной выключатель»

Реле Яндекса поддерживает программный режим «Беспроводной самовозвратный». При его активации вход выключателя отвязывается от внутреннего силового реле. Физическая клавиша Voltum S70 становится программируемой смарт-кнопкой.

• Одинарное нажатие: включение или выключение потолочного светильника.
• Двойное нажатие: запуск фоновой скрытой LED-подсветки или включение увлажнителя.
• Длительное удержание: мастер-сценарий «Выключить всё» перед выходом из дома.

6. Как сделать умной розетку Voltum

Для розеток Voltum самовозвратный механизм не нужен. Реле просто ставится в разрыв провода. Главное — не превысить допустимую мощность реле.

Важное ограничение: компактные реле обычно выдерживают ток до 8–10 А, то есть около 2000 Вт. Обычная розетка Voltum рассчитана на 16 А, то есть до 3600 Вт. Если включить через реле мощный прибор — чайник, обогреватель или утюг — контакты реле могут перегреться, «слипнуться» или привести к возгоранию.

Правила безопасной автоматизации

1. Для маломощной техники: торшеров, роутеров, увлажнителей — реле можно безопасно ставить в подрозетник.
2. Для мощной техники: кухни, обогрева, бойлеров — реле в подрозетник ставить нельзя. Управление должно идти через электрощит с использованием мощного силового контактора.

7. Практические сценарии автоматизации

• «Я дома»: при открытии двери или по голосовой команде включается свет в прихожей и торшер.
• «Спокойной ночи»: одной командой выключается весь свет в доме и приборы, которые не нужны ночью.
• Умная ванная: двухканальное реле управляет светом и вытяжкой. Если влажность превысит 70%, вытяжка включится сама и продолжит работать еще 10 минут после того, как воздух станет суше.
• Ночной свет: с 23:00 до 07:00 при движении в коридоре загорается только тусклая подсветка, чтобы не слепить глаза.

8. Часто задаваемые вопросы — FAQ

Будет ли работать свет, если пропадет интернет?

Да. Физическое управление кнопкой будет работать всегда, так как она напрямую подключена к реле. Сценарии внутри дома через Zigbee также продолжат работать, даже если пропадет доступ к интернету.

Можно ли использовать обычные выключатели вместо самовозвратных?

Технически — можно, но это неудобно. Обычный выключатель может остаться в положении «включено», хотя свет выключен через приложение. Это создает путаницу. Кнопки Voltum S70 всегда возвращаются в исходное положение, поэтому такой проблемы не возникает.

Можно ли регулировать яркость света?

Обычные реле только включают и выключают свет. Для регулировки яркости нужно установить специальный диммер.

Подойдет ли эта система к другим брендам розеток и выключателей?

Да. Реле универсальны и могут работать с любой фурнитурой, если она подходит по схеме подключения и поддерживает нужный тип управления.

Что делать, если в подрозетнике нет «нуля» — нейтрали?

В таком случае выбирайте специальные реле с пометкой «No Neutral», то есть без нейтрали. Они предназначены для работы со старой проводкой. Учтите, что для таких моделей требуется лампа мощностью не менее 3 Вт, иначе она может мерцать при выключенном состоянии.
