Автор статьи: Артем Медведев
Как правильно разжимать клеммы в механизмах Voltum
Выключатели Voltum используют самозажимные пружинные контакты, которые надежно фиксируют провода. Однако при демонтаже важно быть осторожным: если просто тянуть провод без нажатия на пружину, можно повредить механизм. Чтобы безопасно извлечь провод, следуйте инструкции ниже.
1. Подготовка и техника безопасности
-
Отключение питания: обязательно обесточьте соответствующую группу в распределительном щитке.
-
Проверка напряжения: с помощью двухполюсного указателя или индикаторной отвертки убедитесь, что на клеммах отсутствует фаза.
-
Подбор инструмента: для работы подойдет шлицевая отвертка с тонким прямым жалом (SL 2.5–3.5 мм). Не используйте острые шилья, саморезы или крестовые отвертки — они могут повредить пластик корпуса и деформировать сервисный механизм.
2. Пошаговый процесс разжатия клеммы
-

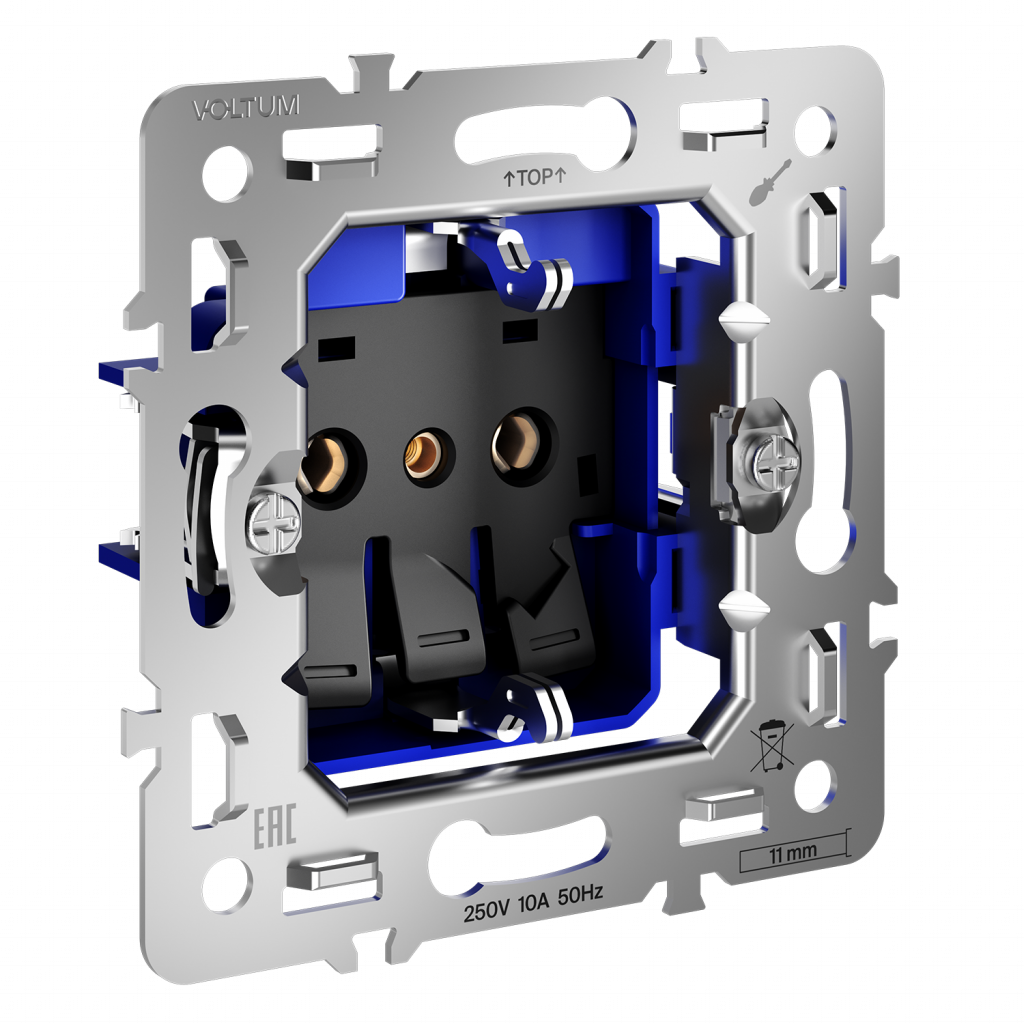

В нижней части контактного блока под каждым круглым вводным отверстием расположены широкие нажимные клавиши-педали.
-
Надавите на рычаг разблокировки соответствующего полюса вниз. Это можно сделать усилием пальца либо аккуратным нажатием шлица отвертки в технологический паз рычага.
-
При нажатии на педаль внутренний зажимной лепесток из оловянной бронзы отводится от токоведущей шины, полностью снимая механическое давление с медной жилы.
-
Удерживая рычаг в нажатом положении до упора, плавно потяните проводник на себя.
3. Подготовка жилы к повторному подключению
После извлечения кабеля осмотрите оголенный участок проводника:
-
Если на моножиле (например, ВВГ-Пнг 1.5 мм²) образовались глубокие замятия от предыдущего монтажа, срежьте деформированный край.
-
Зачистите кабель ровно на 11 мм. Для точной калибровки используйте шаблон зачистки, выштампованный прямо на стальном оцинкованном суппорте механизма Voltum.
-
При повторной установке достаточно просто вставить зачищенную жилу в круглое гнездо до упора — механизм автоматически захватит провод без необходимости нажимать на рычаг.
