В популярных сериях, например S70, используются силовые контакты из оловянной бронзы с никелевым покрытием и корпус из негорючего поликарбоната. Это повышает надёжность и безопасность эксплуатации.
Монтаж розетки Voltum можно выполнить самостоятельно, если есть базовые навыки и понимание работы электросети. Однако при старой проводке, сложной разводке или установке многопостового блока лучше обратиться к электрику.
Подготовка к монтажу
Перед началом подготовьте инструмент: отвертку, индикатор напряжения, уровень, подрозетник и саму розетку Voltum.
Используйте только исправный инструмент.
Требования безопасности
- Отключите автомат в щитке.
- Проверьте отсутствие напряжения индикатором.
- Не выполняйте работы под нагрузкой.

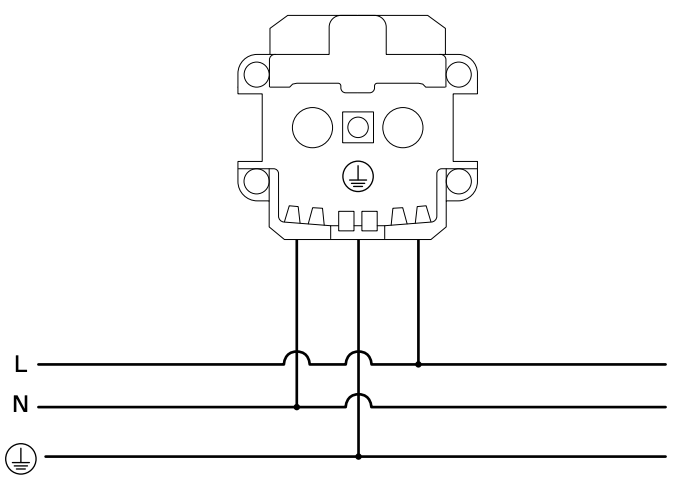

Схема подключения:
Контакты розетки обозначены:
L — фаза
N — ноль
PE — заземление
Таблица подключения:
L — коричневый или черный провод — фаза
N — синий провод — ноль
PE — желто-зеленый провод — заземление
Пошаговая инструкция монтажа
1. Отключите питание.
2. Зачистите провода на 10–12 мм.
3. Подключите фазу и ноль к соответствующим клеммам.
4. Подключите заземляющий провод к контакту PE.
5. Зафиксируйте механизм в подрозетнике с помощью анкерного крепления.
6. Установите рамку, используя систему EASY CLICK.
7. Включите автомат и проверьте работу розетки.
Особенности монтажа розеток Voltum S70
Самозажимные клеммы упрощают подключение и обеспечивают надежный контакт.
Суппорт поддерживает горизонтальную и вертикальную установку в многопостовых рамках.
Крепление «шип-паз» помогает выровнять блок розеток.
Частые ошибки:
- Перепутанные провода фазы и ноля.
- Плохой контакт в клемме.
- Отсутствие заземления.
- Перетянутые винты.
- Неправильная установка рамки.
Можно ли подключить без заземления?
В старых домах заземление может отсутствовать. Розетка будет работать, но уровень безопасности снизится.
Рекомендуется модернизировать проводку при возможности.
Когда вызвать электрика?
Если проводка алюминиевая, схема подключения непонятна, требуется установка нескольких розеток или подключение через УЗО — лучше обратиться к специалисту.
