Автор: Артем Медведев
Включить свет у входа в спальню, а выключить возле кровати — удобно. Особенно когда уже устроились под одеялом и вставать не хочется. Для этого используют проходные выключатели. Если управлять тем же светом нужно ещё и с другой стороны кровати, к ним добавляют перекрёстный.
Главное отличие в назначении: два проходных выключателя позволяют управлять освещением из двух мест, а перекрёстный добавляет третье и последующие места управления. В стандартной схеме они работают вместе.
Разберёмся, как это устроено и что выбрать для квартиры или дома.
1. Как работает проходной выключатель
Обычный выключатель управляет светом из одного места. Нажали клавишу — свет загорелся. Нажали ещё раз — погас.
Проходной устроен иначе: он переключает соединение между двумя линиями. У простого одноклавишного механизма три электрических вывода: один общий и два переключаемых.
Для управления светом из двух мест устанавливают пару таких устройств. Например, одно — в начале коридора, другое — в конце. Вы включаете освещение, проходите коридор и выключаете его возле нужной комнаты. Возвращаться к первому выключателю не нужно.
Следующий человек сможет включить свет с любой стороны. Положение второго выключателя этому не помешает.

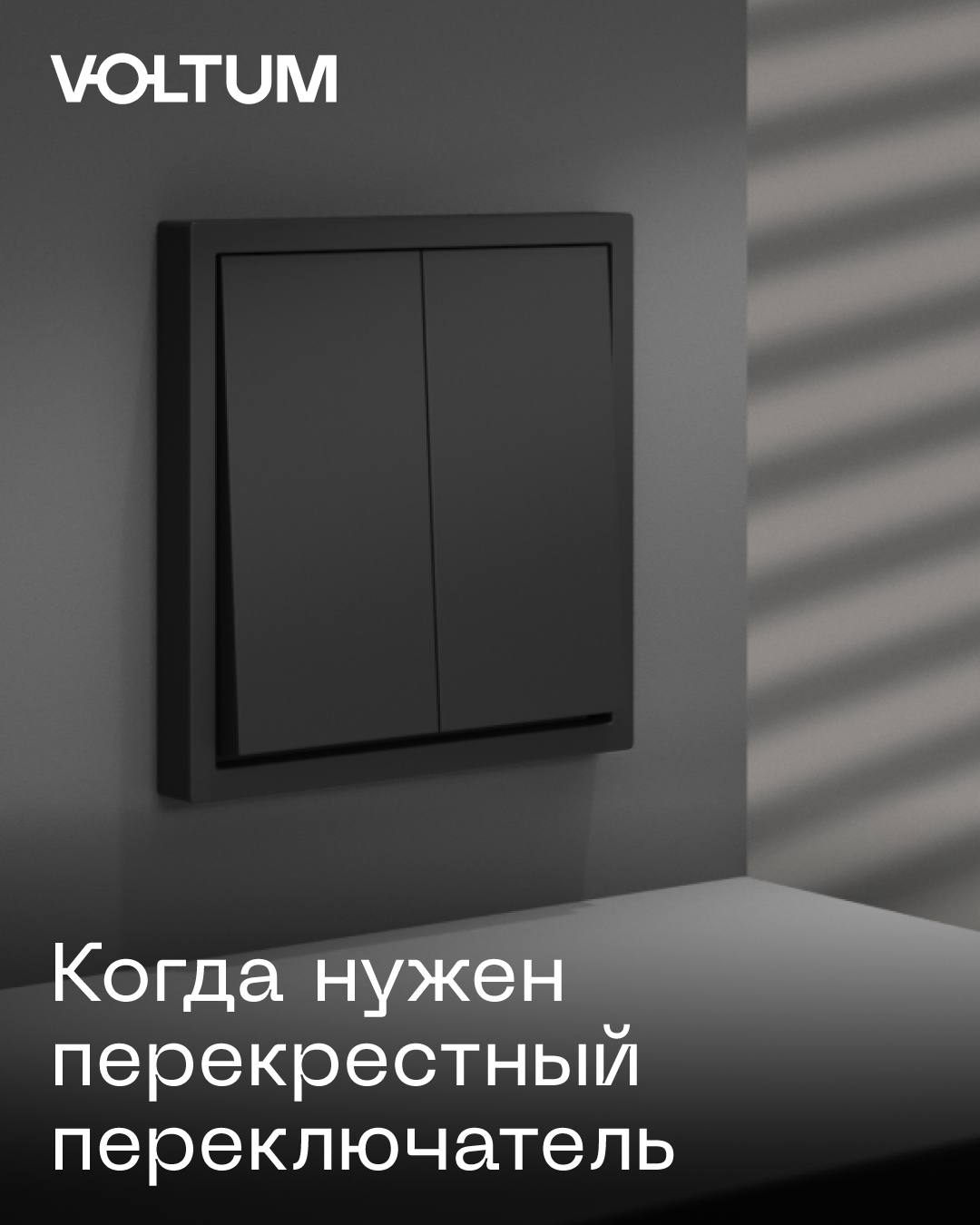

2. Для чего нужен перекрёстный выключатель
Представьте спальню, где общий свет хочется выключать у двери и с обеих сторон двуспальной кровати. Получается три места управления. Одной пары проходных выключателей для этого недостаточно.
Третьим устройством в стандартную схему добавляют перекрёстный выключатель. Его ещё называют промежуточным.
У одноклавишного перекрёстного механизма четыре электрических вывода. В одном положении он соединяет две линии прямо, в другом — меняет их местами, крест-накрест. Отсюда и название.
Перекрёстный выключатель подключают между двумя проходными. Это положение в электрической схеме: физически он вовсе не обязан находиться посередине комнаты.
Для пользователя все три устройства работают одинаково: переключили любую клавишу — включённый свет погаснет, а выключенный загорится.
3. Основные отличия в таблице
Ниже сравниваются обычные механические одноклавишные устройства без дополнительных электронных функций.
| Характеристика | Проходной выключатель | Перекрёстный выключатель |
|---|---|---|
| Назначение | В паре со вторым проходным позволяет управлять светом из двух мест | Добавляет третье и последующие места управления |
| Количество электрических выводов | Три: один общий и два переключаемых | Четыре: две пары |
| Принцип работы | Переключает общий вывод между двумя линиями | Соединяет две линии прямо или крест-накрест |
| Место в стандартной схеме | По краям цепочки переключателей | Между двумя проходными выключателями |
| Количество устройств в схеме | Два | По одному на каждое дополнительное место управления после первых двух |
Различие находится внутри механизма. Одинаковые рамки и клавиши могут скрывать устройства с разными функциями.
4. Сколько выключателей понадобится
Сначала посчитайте места, откуда хотите управлять одним и тем же светильником или одной группой света. Затем подбирайте механизмы.
Правило для такой схемы простое: проходных всегда два, а каждое дополнительное место требует одного перекрёстного. Поэтому для трёх мест не нужно покупать три проходных выключателя.
| Количество мест управления | Проходные выключатели | Перекрёстные выключатели |
|---|---|---|
| Два | 2 | 0 |
| Три | 2 | 1 |
| Четыре | 2 | 2 |
| Пять | 2 | 3 |
5. Что выбрать для спальни, коридора и лестницы

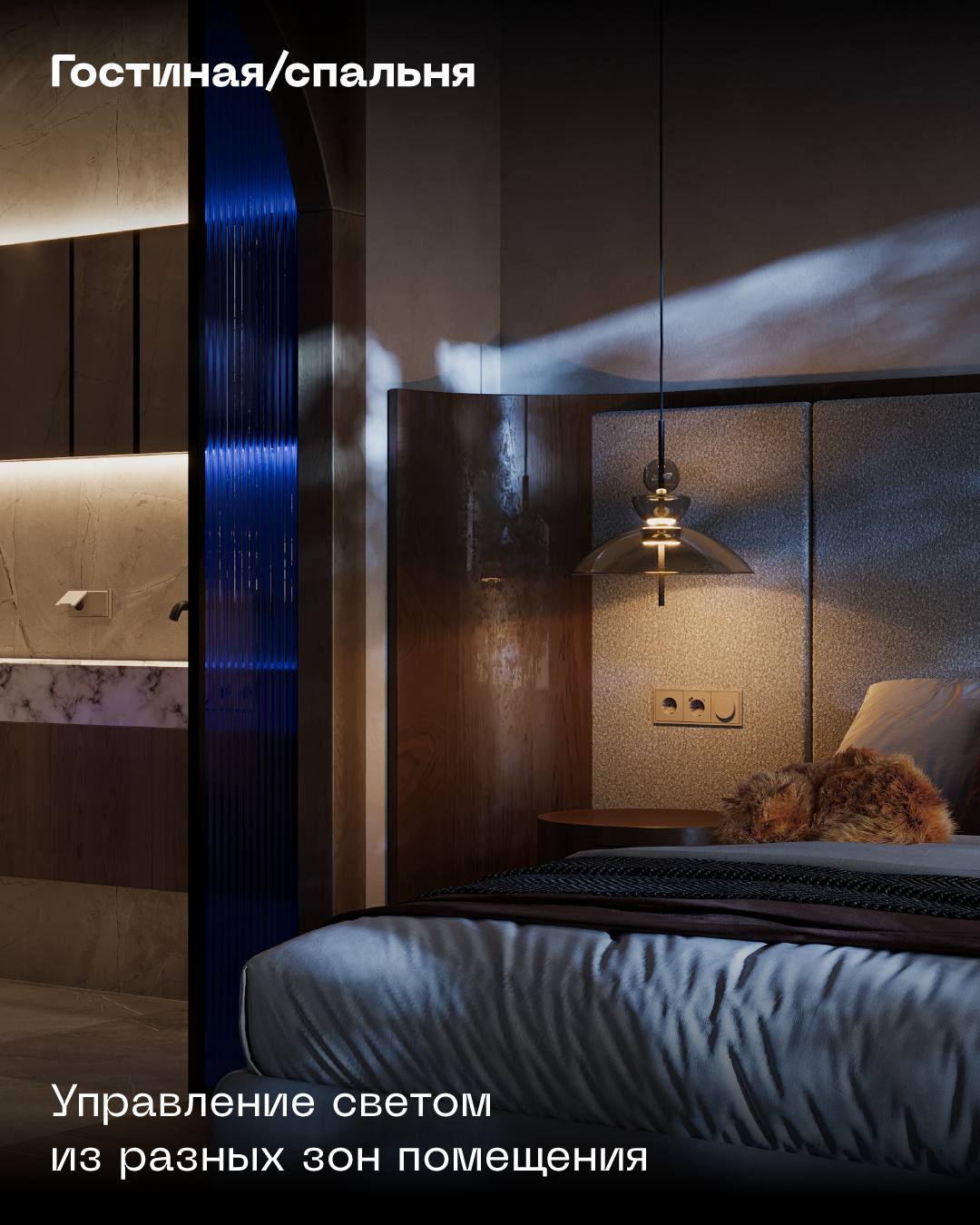

Спальня
Начните с привычек. Если светом пользуется один человек и достаточно выключателя возле одной стороны кровати, можно предусмотреть два места управления: у двери и у изголовья.
Для двоих удобнее три места: у входа и возле каждой прикроватной тумбы. Тогда никто не будет тянуться через кровать, чтобы выключить люстру.
Заранее определите, каким именно светом будут управлять эти клавиши. Общее освещение и лампы для чтения — разные задачи. Иногда удобнее оставить бра независимыми, а управление из нескольких мест сделать только для потолочного света.

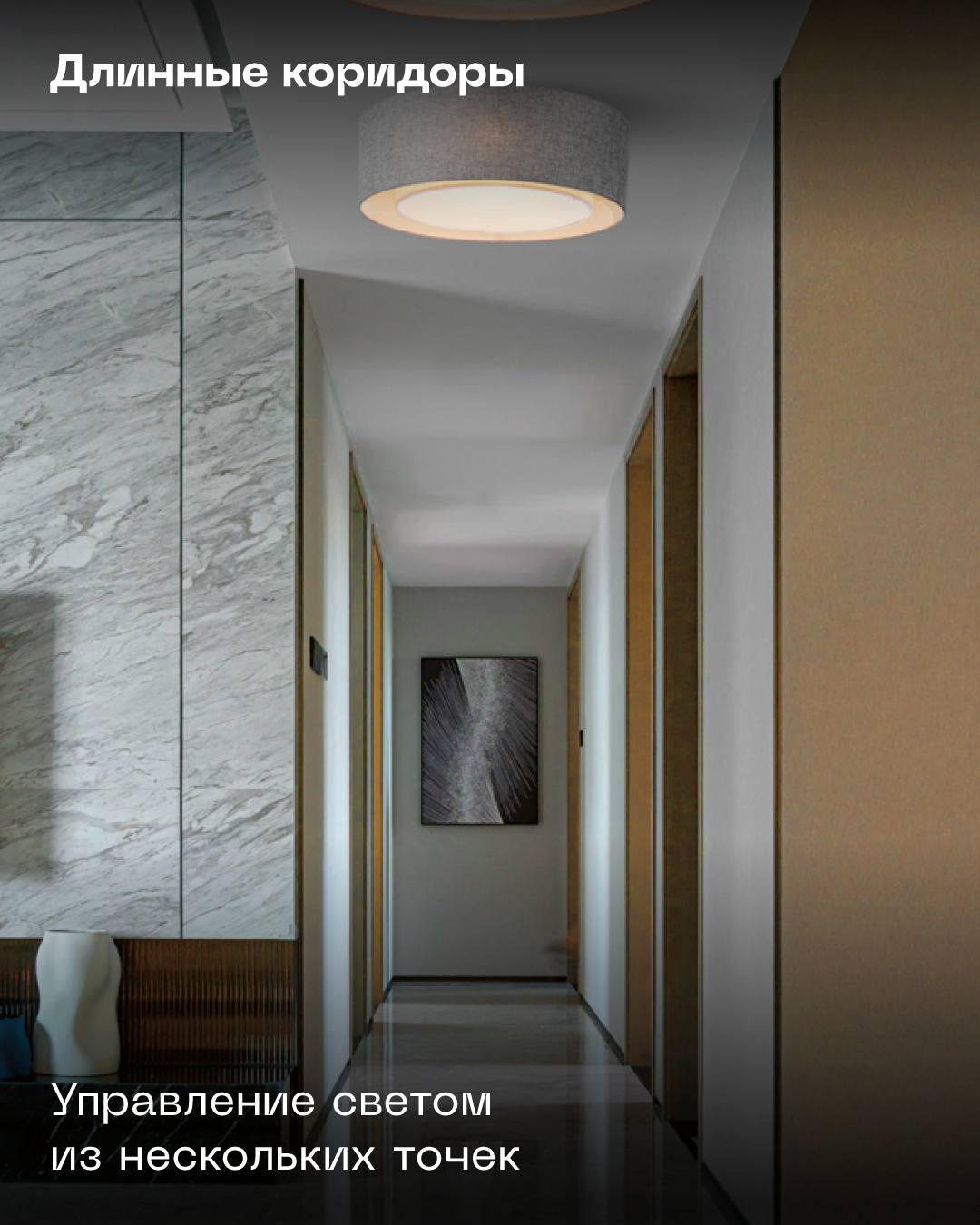

Коридор
В коридоре с двумя выходами обычно достаточно выключателей по краям. Если посередине находится дверь в спальню или другой часто используемый выход, подумайте о третьем месте управления.
Полезный способ проверки — мысленно пройти все обычные маршруты. Можно ли включить свет там, где вошли, и выключить там, где вышли? Если да, расположение выбрано удачно.

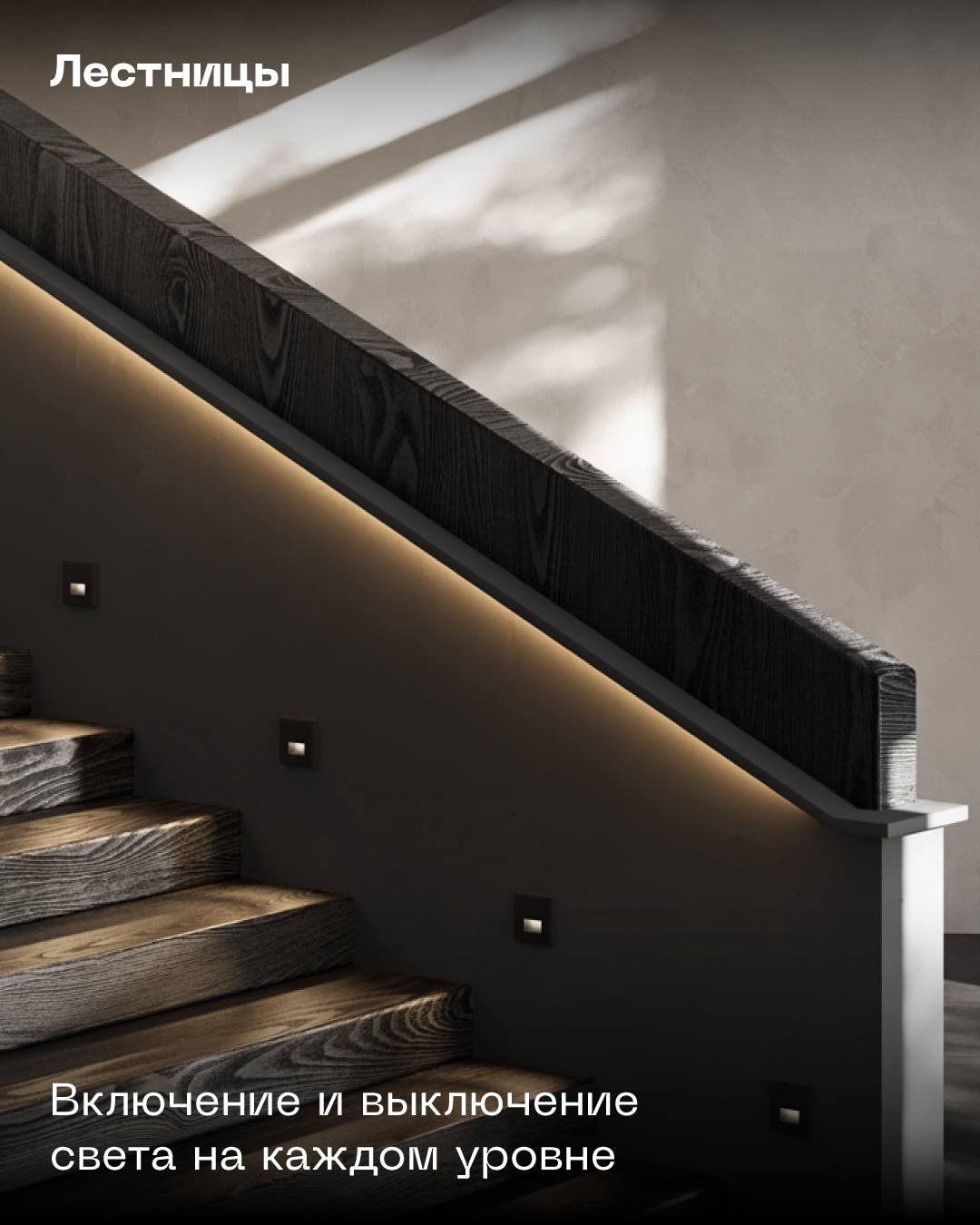

Лестница
Для лестницы между двумя этажами логично предусмотреть управление внизу и наверху.
Если на промежуточной площадке есть выход в комнату, может понадобиться ещё один выключатель. При этом сначала решите, должно ли всё лестничное освещение включаться одновременно или каждому участку нужен отдельный свет.
6. Как различить выключатели при покупке
- Начните с названия функции. В карточке товара должно быть прямо указано: проходной, переключатель на два направления либо перекрёстный, промежуточный.
- Проверьте схему производителя. Фотография лицевой панели не показывает, как устроен механизм. Если описание магазина короткое или неоднозначное, найдите инструкцию по артикулу.
- Не путайте клавиши и места управления. Две клавиши обычно нужны для двух отдельных групп света. Они сами по себе не означают, что освещением можно управлять из двух мест.
- Сверьте весь комплект. При покупке механизмов отдельно от рамок и накладок проверьте их совместимость. Удобно заранее составить список для каждой комнаты: функция, количество клавиш, серия и цвет.
Например, запись «три белых выключателя в спальню» слишком неопределённая. Запись «два одноклавишных проходных и один одноклавишный перекрёстный одной серии» уже описывает нужный набор для общего света.
7. Что предусмотреть до установки
Лучше продумать управление освещением до чистовой отделки. Расставьте мебель на плане, отметьте двери и места выключателей. Проверьте, не окажется ли клавиша за открытой дверью, шкафом или изголовьем.
Если ремонт уже сделан, сначала попросите электрика оценить существующую проводку. Покупка новых механизмов сама по себе не создаёт дополнительные места управления: для выбранной схемы нужны подходящие соединения между устройствами.
Не стоит выбирать кабель только по числу контактов выключателя. Его состав зависит от маршрута прокладки и всей схемы освещения.
Монтаж выполняют при отключённом питании и после проверки отсутствия напряжения. Если опыта электромонтажа нет, подключение лучше поручить электрику.
8. Ответы на частые вопросы
Можно ли использовать проходной выключатель как обычный?
Да, подходящий проходной механизм можно подключить для управления из одного места, используя общий и один переключаемый вывод. Но дополнительная точка управления от этого не появится. Подключение сверяют со схемой конкретной модели.
Можно ли заменить перекрёстный выключатель проходным?
Обычный одноклавишный проходной механизм не подходит для прямой замены: у него другая контактная схема. Если меняете неисправное устройство, подбирайте замену по функции и документации, а не только по внешнему виду.
Почему положение клавиши не всегда соответствует состоянию света?
В схеме с несколькими местами управления состояние света зависит от положения всех переключателей. Поэтому привычное правило «вверх — включено, вниз — выключено» здесь не действует. Само по себе это не признак неисправности.
Как объяснить продавцу, какие выключатели нужны?
Опишите задачу: «Хочу управлять одним потолочным светильником из трёх мест: у двери и с двух сторон кровати». Для стандартной механической схемы понадобится два проходных и один перекрёстный выключатель.
Перед покупкой согласуйте этот список с электриком. Так вы сможете сразу выбрать нужные механизмы, рамки и клавиши под запланированную проводку.
